Réalisation d'un four connecté

Pour pouvoir mouler des pièces à partir d'une impression 3D, un four pour la cuisson du moule et le retrait de la pièce imprimée m'est nécessaire.

J'ai décidé d'un construire un après quelques lectures sur internet.

Tout d'abord mon choix s'est orienté sur une source d'énergie électrique plutôt que combustible.

Après avoir décidé du volume utile, calculé la puissance dissipée, la puissance nécessaire, la longueur des résistances, ... , mon choix s'est arrêté sur les matériels suivants :

- Briques réfractaires JM23 1260°C - 220x110x60 mm

- Fibre Bio 607HT25 1300°C

- 27m de fil Kanthal Diam 1mm pour une puissance de 1100W

- Ciment réfractaire Blaklite

- Une sonde thermocouple de type K

J'ai commencé par créer des rainures de 20mm dans les briques réfractaires.

La fraise de la défonceuse s'étant totalement émoussée au bout de deux briques, je les ai faites à l'aide d'une table à couper le carrelage équipée d'un disque diamanté.

J'ai ensuite collé les briques deux à deux puis assemblé le tout en deux parties: le four et sa porte.

Passons au cadre.

Assemblage d'un cadre pour la base avec 4 pieds réglables.

La soudure au poste TIG, quel régal !

Assemblage du chassis complet.

Passons à l'insertion de l'assemblage de briques dans le cadre ainsi que la mise en place de la fibre Bio.

Après avoir spiralé le fil Kanthal autour d'un tuyau de cuivre, insertion de celui-ci dans les rainures prévues à cet effet.

Mise en place de la sonde de température.

Préparation de la carte électronique pour piloter le four:

- 1 ESP8266 programmé en arduino pour la connexion wifi et le pilotage

- 1 MAX31855 pour la lecture du thermocouple

- 1 PCF8574 pour le pilotage des entrées / sorties

- 1 SSD1306 pour l'affichage des données

Injection du programme avec pour le moment les fonctionnalités suivantes :

- Connexion en wifi au réseau pour téléchargement du programme (mise à jour Over The Air) et envoi des données.

- Envoi des données par MQTT au serveur de domotique

- 5 Programmes / 5 phases par programme avec Température cible et durée plateau

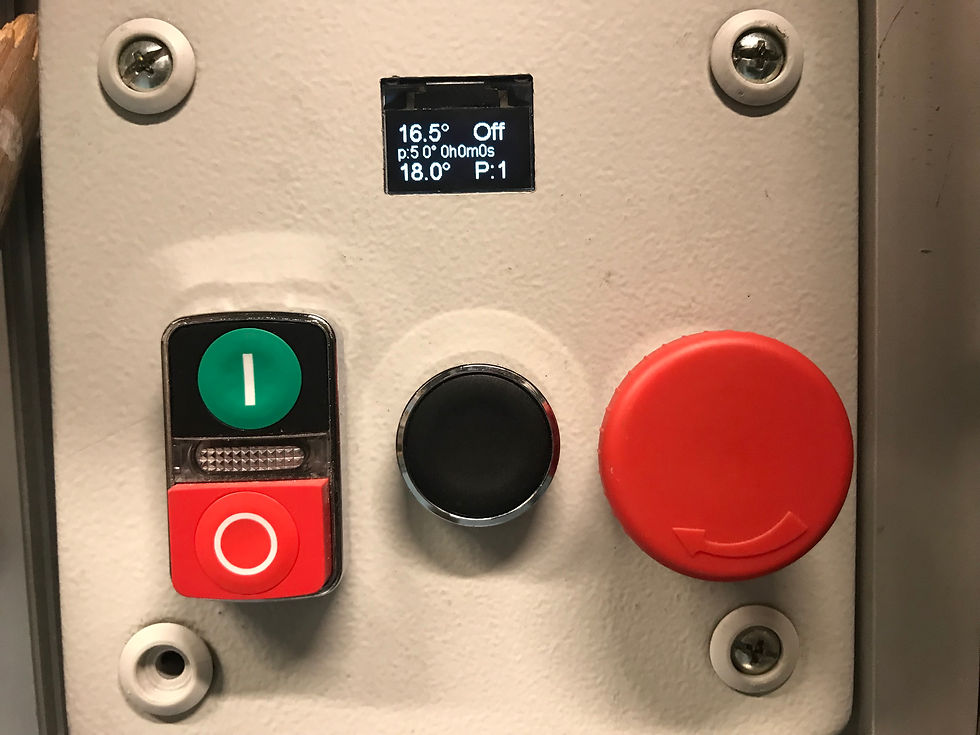

Vue du boitier de commande assemblé:

Vue du four terminé dans son emplacement:

Premier test de cycle avec enregistrement de la température dans HassIo
